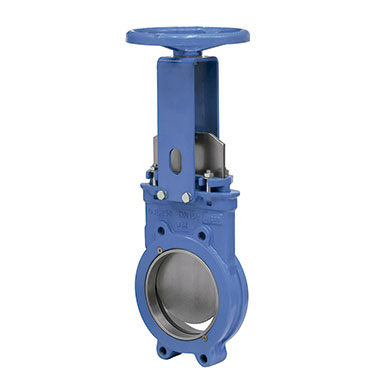

BR model

beidseitig dichtender Plattenschieber Stoffschieber mit Edelstahlringen in Zwischenflanschausführung für allgemeine industrielle Anwendungen

Das Modell BR ist ein beidseitig dichtender Plattenschieber, welcher für Anwendungen in der Abwasseraufbereitung konzipiert wurde. Die Konstruktion des Gehäuses und des Sitzes gewährleisten ein verstopfungsfreies Schließen bei gelösten Feststoffen in Bereichen wie:

  • Papier- und Zellstoffindustrie
  • Wasser- und Abwassertechnik
  • Lebensmittel- und Getränkeindustrie
  • Kraftwerkstechnik
  • Bergbauindustrie
  • Chemieindustrie
  • etc.

Nennweiten
DN 50 bis DN 600mm (größere Nennweiten auf Anfrage)

Betriebsdruck
DN 50 bis DN 250:10 bar
DN 300 bis DN 400:6 bar
DN 450: 5 bar
DN 500 bis DN 600:4 bar

Standard Flanschanschluss
DIN PN10
ANSI B16.5 (class 150)
Andere Flanschanschlüsse sind auf Anfrage lieferbar

Angewandte Normen
RICHTLINIE 2006/42/EG (Maschinen)
RICHTLINIE 2014/68/EU (PED) Fluide: Gruppe 1(b), 2 (Kategorie 1, Modul A)
RICHTLINIE 2014/34/EU (ATEX)

Für Informationen und Verfügbarkeit der Kategorien und Bereiche wenden Sie sich bitte an den Technischen Kundendienst von Orbinox.
