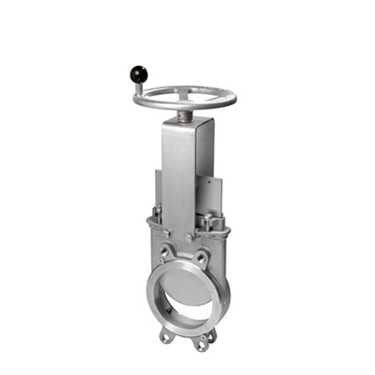

EK model

Einseitig dichtender High Performance Plattenschieber Stoffschieber in Zwischenflanschausführung für allgemeine industrielle Anwendungen

Der Stoff- bzw. Plattenschieber Typ EK ist ein einseitig dichtender Zwischenflanschschieber geeignet für den allgemeinen Industrieeinsatz. Die Konstruktion des Gehäuses und des Sitzes gewährleisten ein verstopfungsfreies Schließen bei faserund feststoffhältigen Medien in Industriebereichen wie:

  • Papier- und Zellstoffindustrie
  • Kraftwerkstechnik
  • Wasser- und Abwassertechnik
  • Chemieindustrie
  • Lebensmittel- und Getränkeindustrie
  • Schüttguttechnik
  • Bergbauindustrie
  • etc.

Nennweiten
DN 50 bis DN 1200 (größere Nennweiten auf Anfrage)

Betriebsdruck
DN 50 to DN 125: 16 bar
DN 150 to DN 250: 10 bar
DN 300 to DN 400: 6 bar
DN 450: 5 bar (1)
DN 500 to DN 600: 4 bar(1)
DN 700 to DN 1200: 2 bar

(1) 6 bar mit DUPLEX-Platte

Standard Flanschanschluss
EN 1092 PN10
ASME B16.5 (Klasse 150).

Andere Flanschanschlüsse sind auf Anfrage lieferbar wie zum Beispiel
EN1092 PN6/16/25
BS "D" und "E"
ASME 125

Angewandte Normen
Spezifische Anforderungen an EU-Richtlinien und -Zertifikate finden Sie in den Dokument: Einhaltung von Richtlinien & Zertifikaten[1]Plattenschieber-Katalogen und Datenblätter

Für Informationen und Verfügbarkeit der Kategorien und Bereiche wenden Sie sich bitte an den Technischen Kundendienst von Orbinox.
