EX model

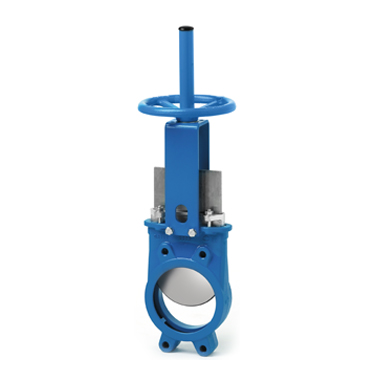

Einseitig dichtender Plattenschieber Stoffschieber in Zwischenflanschausführung für allgemeine industrielle Anwendungen

Der Stoff- oder Messerschieber Typ EX ist ein einseitig dichtender Zwischenflanschschieber geeignet für allgemeinen Industrieeinsatz.
Die Konstruktion des Gehäuses und des Sitzesgewährleisten ein verstopfungsfreies Schließen bei gelösten Feststoffen in Industriebereichen wie:

  • Papier- und Zellstoffindustrie Kraftwerkstechnik
  • Wasser- und Abwassertechnik Chemieindustrie
  • Lebensmittel- und Getränkeindustrie
  • Schüttguttechnik
  • Bergbauindustrie etc.

Nennweiten
DN 50 bis DN 1200 (größere Nennweiten auf Anfrage).

Betriebsdruck
DN 50 to DN 250: 10 bar
DN 300 to DN 400: 6 bar
DN 450: 5 bar
DN 500 to DN 600: 4 bar
DN 700 to DN 1200: 2 bar

Standard Flanschanschluss
EN 1092 PN10
ANSI B16.5 (Klasse 150).

Andere Flanschanschlüsse sind auf Anfrage lieferbar wie zum Beispiel
EN1092 PN6/16/25
BS D and E ANSI 125

Angewandte Normen
RICHTLINIE 2006/42/EG (Maschinen)
RICHTLINIE 2014/68/EU (PED) Fluide: Gruppe 1(b), 2 (Kategorie 1, Modul A)
RICHTLINIE 2014/34/EU (ATEX)
Standard EN 14432: 2014 Tanks für die Beförderung gefährlicher Güter (auf Anfrage)

Für Informationen und Verfügbarkeit der Kategorien und Bereiche wenden Sie sich bitte an den Technischen Kundendienst von Orbinox.
