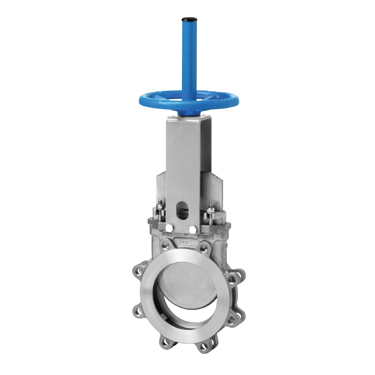

ET model
Einseitig dichtender Plattenschieber Stoffschieber nach MSS SP-81 in Zwischenflanschausführung für allgemeine industrielle Anwendungen
Der Typ ET ist ein einseitig dichtender Plattenschieber für Industrieanwendungen nach MSSSP-81 und TAPPI TIS 405-8 Standards. Die Konstruktion des Gehäuses und des Sitzes gewährleisten ein verstopfungsfreies Schließen bei gelösten Feststoffen in Industriebereichen
Wie
Papier- und Zellstoffindustrie Kraftwerkstechnik
Wasser- und Abwassertechnik Chemieindustrie
Lebensmittel- und Getränkeindustrie Bergbauindustrie
etc.
Nennweiten
DN 2”/50 bis DN 36”/900 (größere Nennweiten auf Anfrage).
Betriebsdruck
DN 2”/50 bis DN 24”/600: 10 bar
DN 30”/750: 7 bar
DN 36”/900: 7 bar
Standard Flanschanschluss
EN 1092 PN10
ANSI B16.5 (Klasse 150).
Angewandte Normen
RICHTLINIE 2006/42/EG (Maschinen)
RICHTLINIE 2014/68/EU (PED) Fluide: Gruppe 1(b), 2 (Kategorie 1, Modul A)
RICHTLINIE 2014/34/EU (ATEX)
Für Informationen und Verfügbarkeit der Kategorien und Bereiche wenden Sie sich bitte an den Technischen Kundendienst von Orbinox.

Downloads
- ET (SER.20) - Einseitig dichtend - MSS SP-81 (Kataloge)pdf - 681.86 KB
- ET (SER.20) - Einseitig dichtend - MSS SP-81 (Datenblätter)pdf - 315.25 KB
- Bedienungs- und wartungsanleitung ET (Anleitungen)pdf - 795.51 KB
- Einhaltung von Richtlinien & Zertifikaten-Plattenschieber-Kataloge und Datenblätter (Zertifikate)pdf - 163.33 KB
- Einhaltung von Richtlinien & Zertifikaten-Plattenschieber-Bedienungs-und Wartungsanleitung (Zertifikate)pdf - 198.49 KB
