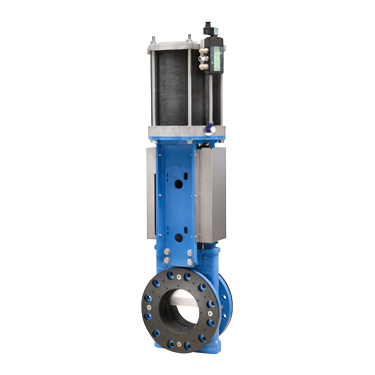

HG model

Beidseitig dichtender Hochdruckabsperrschieber mit Vollflansch und Elastomermanschetten

Der Plattenschieber Typ HG ist ein Zwischenflanschschieber der für eine Vielzahl industrieller Anwendungen einsetzbar ist. Die beidseitig ausgeführte Dichtung gewährleistet
eine Dichtheit in beiden Durchflussrichtungen. Die Ausführung des Gehäuses und der Dichtungen ermöglicht einen Einsatz bei abrasiven Medien in industriellen Anwendungen wie:

  • Bergbauindustrie
  • Abwassertechnik
  • Chemische Industrie
  • Kraftwerkstechnik
  • etc.

Nennweiten
DN 80 bis DN 900 (größere Nennweiten auf Anfrage)

Betriebsdruck
DN 80 bis DN 900: 20 bar

Hinweis: Um einen höheren Betriebsdruck zu erreichen sind Schieberplatten auch in anderen Materialien und Stärken verfügbar. Bitte Kontaktieren Sie dazu unsere technische Abteilung.

Standard Flanschanschluss
EN 1092 PN25 (EN 1092-2)
ANSI B16.5 (class 300).

Angewandte Normen
RICHTLINIE 2006/42/EG (Maschinen)
RICHTLINIE 2014/68/EU (PED) Fluide: Gruppe 1(b), 2 (Kategorie 1, Modul A)
RICHTLINIE 2014/34/EU (ATEX)

Für Informationen und Verfügbarkeit der Kategorien und Bereiche wenden Sie sich bitte an den Technischen Kundendienst von Orbinox.

Beidseitig dichtender Hochdruckabsperrschieber mit Vollflansch und Elastomermanschetten
