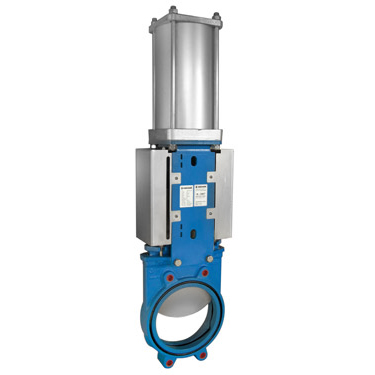

EB model
Beidseitig dichtender Plattenschieber Stoffschieber in Zwischenflanschausführung für allgemeine industrielle und wassertechnische Anwendungen
Das Modell EB ist ein beidseitig dichtender Plattenschieber, welcher für Anwendungen in der Abwasseraufbereitung konzipiert wurde. Die Konstruktion des Gehäuses und des Sitzes gewährleisten ein verstopfungsfreies Schließen bei gelösten Feststoffen in Bereichen wie:
Kläranlagen, Schlamm- und Regenwasserbehandlung.
Das Model EB kann auch in Teilbereichen der chemischen Industrie, im Brauwesen und Keltereien, in der Nahrungsmittelindustrie und der Landwirtschaft eingesetzt werden.
Nennweiten
DN 50 bis DN 1200 (größere Nennweiten auf Anfrage).
Betriebsdruck
DN 50 bis DN 125: 16 bar
DN 150 bis DN 250: 10 bar
DN 300 bis DN 400: 6 bar
DN 450: 5 bar
DN 500 bis DN 600: 4 bar
DN 700 bis DN 1200: 2 bar
Standard Flanschanschluss
EN 1092 PN10.
Andere Flanschanschlüsse sind auf Anfrage lieferbar
Baulänge gem. EN 558-1, Tabelle 1, Grundreihe 20 (ehem. DIN 3202 K1) bis DN 500, ab DN 600 nach Werksnorm
Angewandte Normen
Spezifische Anforderungen an EU-Richtlinien und -Zertifikate finden Sie in den Dokument: Einhaltung von Richtlinien & Zertifikaten[1]Plattenschieber-Katalogen und Datenblätter
Für Informationen und Verfügbarkeit der Kategorien und Bereiche wenden Sie sich bitte an den Technischen Kundendienst von Orbinox.
Downloads
- EB (SER.11) - Beidseitig dichtend (Kataloge) pdf - 1.36 MB
- EB (SER.11) - Beidseitig dichtend (Datenblätter) pdf - 637.33 KB
- Bedienungs- und wartungsanleitung EB (Anleitungen) pdf - 551.77 KB
- Einhaltung von Richtlinien & Zertifikaten-Plattenschieber-Kataloge und Datenblätter (Zertifikate) pdf - 161.62 KB
- Einhaltung von Richtlinien & Zertifikaten-Plattenschieber-Bedienungs-und Wartungsanleitung (Zertifikate) pdf - 271.83 KB
