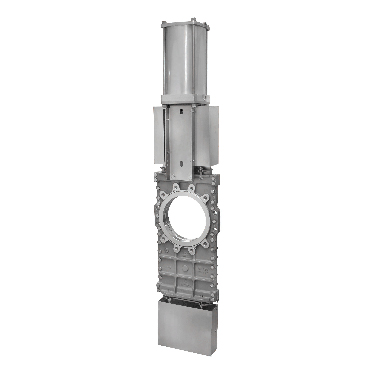

TK model

Beidseitig dichtender High Performance Platten-/Stoffschieber mit durchgehender Schieberplatte für feststoffhaltige Medien und Flüssigkeiten

Der Modell TK ist ein beidseitig dichtender Zwischenflanschschieber für Medien mit hoher Stoffdichte. Das doppelte Dichtungsprinzip ist ein Schutz gegen das Blockieren bei der Absperrung in beide Flussrichtungen. Die Armatur ist einsetzbar in einer großen Auswahl von Industriegebieten wie:

  • Papier- und Zellstoffindustrie
  • Kraftwerkstechnik
  • Wasser- und Abwassertechnik
  • Chemieindustrie
  • usw

Nennweiten
DN 50 bis DN 900 (größere NennweitTKen auf Anfrage)

Betriebsdruck
DN 50 bis DN 250: 10 bar
DN 300 bis DN 900: 6 bar(1)
(1)8 bar mit Duplex platte

Standard Flanschanschluss
EN 1092-2 PN 10

Andere Flanschanschlüsse sind auf Anfrage lieferbar wie zum Beispiel
ANSI B16.5 (class 150)
EN 1092-2 PN 6
EN 1092-2 PN 16

Angewandte Normen
Spezifische Anforderungen an EU-Richtlinien und -Zertifikate finden Sie in den Dokument: Einhaltung von Richtlinien & Zertifikaten[1]Plattenschieber-Katalogen und Datenblätter

Für Informationen und Verfügbarkeit der Kategorien und Bereiche wenden Sie sich bitte an den Technischen Kundendienst von Orbinox.
