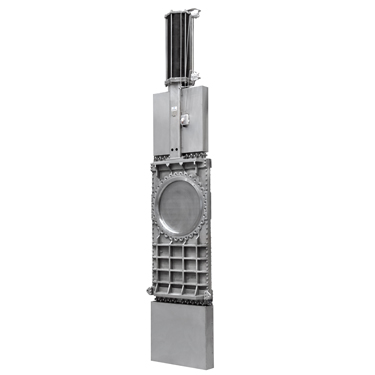

TH model

Beidseitig dichtender Hochdruck Plattenschieber Stoffschieber mit durchgehender Schieberplatte für feststoffhaltige Medien und Flüssigkeiten

Der Modell TH ist ein beidseitig dichtender Zwischenflanschschieber für Medien mit hoher Stoffdichte. Das doppelte Dichtungsprinzip ist ein Schutz gegen das Blockieren bei der Absperrung in beide Flussrichtungen. Die Armatur ist einsetzbar in einer großen Auswahl von Industriegebieten wie:

  • Papier- und Zellstoffindustrie
  • Kraftwerkstechnik
  • Wasser- und Abwassertechnik
  • Chemieindustrie
  • usw

Nennweiten
DN 300 bis DN 1000 (größere Nennweiten auf Anfrage).

Betriebsdruck
DN 300 bis DN 100 (10 bar)
DN 900 bis DN 1000 (6 bar)

Standard Flanschanschluss
DIN PN 10

Andere Flanschanschlüsse sind auf Anfrage lieferbar wie zum Beispiel
ASME B16.5 (class 150)
EN 1092-2 PN 6
EN 1092-2 PN 16

Angewandte Normen
Spezifische Anforderungen an EU-Richtlinien und -Zertifikate finden Sie in den Dokument: Einhaltung von Richtlinien & Zertifikaten[1]Plattenschieber-Katalogen und Datenblätter

Für Informationen und Verfügbarkeit der Kategorien und Bereiche wenden Sie sich bitte an den Technischen Kundendienst von Orbinox.
