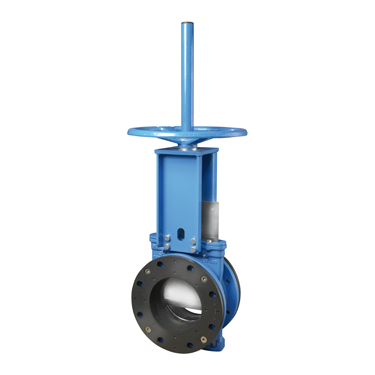

WG model

Beidseitig dichtender Hochleistungsabsperrschieber mit Vollflansch, Elastomermanschetten und großer Baulänge für Schlamm

Der Plattenschieber Typ WG ist ein Zwischenflanschschieber der für eine Vielzahl industrieller Anwendungen einsetzbar ist. Die beidseitig ausgeführte Dichtung gewährleistet
eine Dichtheit in beiden Durchflussrichtungen. Die Ausführung des Gehäuses und der Dichtungen ermöglicht einen Einsatz bei abrasiven Medien in industriellen Anwendungen wie:

  • Bergbauindustrie
  • Abwassertechnik
  • Chemische Industrie
  • Kraftwerkstechnik
  • etc.

Nennweiten
DN 80 bis DN 900 (größere Nennweiten auf Anfrage)

Betriebsdruck
DN 80 bis DN 400: 10 bar
DN 450 bis DN 600: 6 bar o 10 bar
DN 750: 5 bar o 10 bar
DN 900: 5 bar o 10 bar

Hinweis: Um einen höheren Betriebsdruck zu erreichen sind Schieberplatten auch in anderen Materialien und Stärken verfügbar. Bitte Kontaktieren Sie dazu unsere technische Abteilung.



Standard Flanschanschluss
EN 1092 PN10
ASME B16.5 (class 150).

Angewandte Normen
Spezifische Anforderungen an EU-Richtlinien und -Zertifikate finden Sie in den Dokument: Einhaltung von Richtlinien & Zertifikaten[1]Plattenschieber-Katalogen und Datenblätter

Für Informationen und Verfügbarkeit der Kategorien und Bereiche wenden Sie sich bitte an den Technischen Kundendienst von Orbinox.
