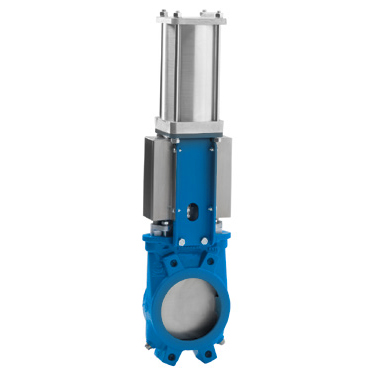

Einseitig dichtender trichterförmiger Schuttgutschieber in Zwischenflanschausführung für Siloauslass und Schüttgutanwendungen

Der XC ist ein einseitig dichtender Zwischenflanschschieber welcher für die Schüttguttechnik konstruiert wurde (pulver- oder granulatförmige Medien). Das spezielle Design des Gehäuses ermöglicht einen optimalen Durchfluss des Mediums, wodurch er ideal für den Einsatz als Siloauslassschieber geeignet ist. Der Plattenschieber Modell XC wird eingesetzt in:

  • Kraftwerkstechnik
  • Lebensmittel- und Getränkeindustrie
  • Chemieindustrie
  • Bergbauindustrie
  • Landwirtschaft und Futtermittelindustrie
  • etc.

Üblicherweise wird er Schieber unter Silos oder trichterförmigen Ausläufen in vertikalen Rohrleitungen verbaut. Die Dichtung ist einlaufseitig angeordnet jedoch durch das vorstehende Schiebergehäuse vor dem Medienstrom geschützt. Dies verhindert ein vorzeitigen Dichtungsverschleiß und ein Verklemmen der Schieberplatte.

Nennweiten
DN 50 bis DN 600 (größere Nennweiten auf Anfrage)

Betriebsdruck
DN 50 bis DN 250: 10 bar
DN 300 bis DN 400: 6 bar
DN 450: 5 bar
DN 500 bis DN 600: 4 bar

Für besondere erforderliche Dichtheit kontaktieren Sie die technische Abteilung von ORBINOX

Standard Flanschanschluss
EN 1092 PN10
ASME B16.5 (class 150).

Anmerkung: andere Flanschanschlüsse sind auf Anfrage lieferbar

Richtlinie
2006/42/EG (MASCHINENRICHTLINIE)
2014/68/EU (PED) Fluide: Gruppe 1(b), 2 (Kategorie 1, Modul A)
2014/34/EU (ATEX)

Angewandte Normen

Spezifische Anforderungen an EU-Richtlinien und -Zertifikate finden Sie in den Dokument: Einhaltung von Richtlinien & Zertifikaten[1]Plattenschieber-Katalogen und Datenblätter
