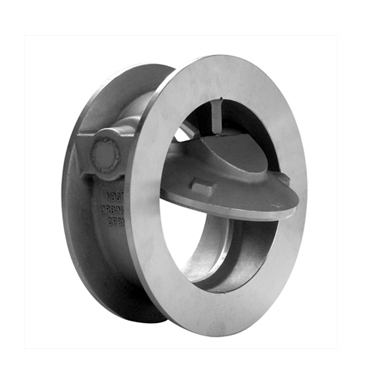

RM model
metallisch dichtende Zwischenflansch-Rückschlagklappe
Die Rückschlagklappe Typ RM ist eine robuste, metallisch dichtende Rückschlagklappe mit exzentrischem Sitzwinkel. Diese Ausführung wird überwiegend in folgenden Industriebereichen eingesetzt:
- Papier- und Zellstoff
- Wasseraufbereitung
- Lebensmittel
- usw.
Merkmale
- Wafer-Bauweise zur Montage an Flanschen PN10/16/25/40/ASME150/ASME300
- Dichtheit gemäß API 598
- geringer Ansprechdruck und Druckverlust
- schnelles Schließverhalten (Schrägsitz) reduziert Druckstöße
- optionale Feder beschleunigt das Schließverhalten
Größen
Nennweite DN 40 bis DN 900 (größere Nennweiten auf Anfrage)
Betriebsdruck
DN 40 bis DN300: 40 bar
DN 350 bis DN600: 25 bar
DN 700 bis DN900: 10 bar
Baulänge
nach EN 558 Grundreihe 16
Angewandte Normen
Spezifische Anforderungen an EU-Richtlinien und -Zertifikate finden Sie in den Dokument: Einhaltung von Richtlinien & Zertifikaten-Plattenschieber-Katalogen und Datenblätter
